四绳抓斗

四绳抓斗

品牌:

价格:

产品说明

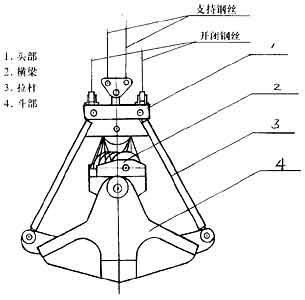

      一、结构
      四绳抓斗一般有四个部分组成。



二、用途

      四绳抓斗主要是与桥式行车配套使用,用于抓取各类松散的堆积物,进行装车、卸车、转堆、加料等作业。

      三、抓斗类型

      由于抓斗窖的大小不同,所抓取物料比重不同,我们通常把抓斗分成:轻型、中型、重型、超重型。各种类型抓斗所能抓取的物料样见(详细资料)

      四、主要易损件

      1、拉杆头衬套;2、耳板衬套;3、横梁滑轮轴;4、头部滑轮轴;5、滑轮。

      五、工作原理

      工作开始时,支持钢丝绳将抓斗起吊在适当的位置上,然后放下开闭钢丝绳,这时靠下横梁的自重迫使斗部以下横梁大轴为中心将斗部打开,当斗部开至两耳板的碰块相撞时,即斗部打开到较大******。开斗时,上横梁滑轮和下横梁滑轮中心距加大,然后支持钢丝绳落下,将已开的抓斗,落在要抓取的松散堆积物上面,再收拢开闭钢绳,将上横梁滑轮与下横梁滑轮的中心距恢复到原来的位置,这样就完成了抓取物料过程。在闭合的斗部时已装满了物料,***后提升开闭钢丝绳,整个抓斗亦被吊起,经行车移到到所需卸料场上,开斗卸下所抓取的物料。

      六、四绳抓斗钢丝绳的绕法

      在桥式行车上,分别配有两组双排绳圈筒,每组圈筒引出两组钢丝绳,其中一组两根钢丝绳分别捆扎在抓斗平衡架两端的斜壳或(吊绳环与捆绳轮子)上,作支持钢绳用。另一组两根作开闭钢绳用,它们分别经过档绳轮,头部滑轮,下横梁滑轮形成滑轮组,起着抓斗的开闭作用。
